07 TÍNH NĂNG NỔI BẬT CỦA KỸ THUẬT CÂN ĐỒNG TRỤC BẰNG LAZER

Shaft Alignment - Hardware Store - Nhat Minh Technology JS Company

1. Cân tâm trục bằng laze là gì ?

Cân tâm trục bằng laze là việc dùng 2 cảm biến laze có thể phát và thu tín hiệu. Ta chỉ cần gắn 2 cảm biến 2 bên đầu của coupling (1 bên là trục phía mô tơ, 1 bên là bơm hoặc quạt..) sao cho 2 cảm biến nhận được tín hiệu tia laze của nhau. Sau đó ta chỉ cần xoay trục các hướng lần lượt 3 giờ, 9 giờ, 12 giờ để thiết bị cân tâm trục bằng laze tự động tính toán xem 2 đầu trục lệch nhau như thế nào và lệch bao nhiêu. Để từ đó đưa ra các hướng dẫn chỉnh sửa chi tiết.

Thiết bị cân tâm trục

2. Sự cần thiết của việc cân đồng trục?

Vấn đề đảm bảo độ đồng tâm của các trục đóng vai trò quan trọng trong việc ngăn ngừa các hư hỏng, sự cố gây ra cho thiết bị quay. Theo thông kê về các nguyên nhân gây ra sự cố cho thiết bị  thì mất độ đồng tâm khớp nối chiếm đến 50% các nguyên nhân gây ra hư hỏng cho thiết bị quay.

3. Tổng quan về các phương pháp cân đồng trục:

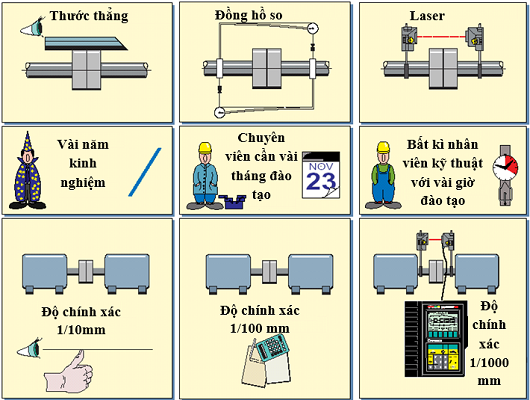

Cách cân tâm trục

4. 07 tính năng nổi bật của việc cân đồng trục bằng laze:

  1. Độ chính xác cao, sai số 1/1000mm.
  2. Thời gian kiểm tra nhanh (15 phút).
  3. Khoảng cách đo lớn,có thể cân dải nhiều trục .
  4. Các kết quả tính toán hiển thị trên màn hình không cần tính toán trên giấy .
  5. Thông số thay đổi trực tiếp theo sự chỉnh sửa tâm trục
  6. Dể sử dụng không cần chuyên môn vẫn sử dụng được.
  7. Nhỏ gọn dễ gá đặt và di chuyển.

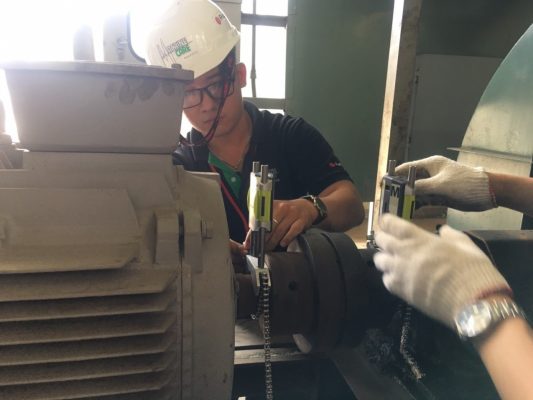

cân tâm trục

5. Lợi ích của việc cân tâm trục chính xác?

  • Giảm lực hướng kính và dọc trục để tăng tuổi thọ ổ bạc và sự ổn định của rotor.
  • Giảm thiểu tối đa lực gây cong trục ở các điểm truyền lực từ vị trí khớp nối tới ổ bạc phía khớp nối.
  • Tối thiểu sự mài mòn của các bộ phận khớp nối.
  • Giảm khả năng hư seal.
  • Duy trì khe hở thích hợp của bánh công tác bên trong.
  • Loại bỏ khả năng hư trục từ sự mỏi của kim loại.
  • Hạ mức rung động trên vỏ máy, buồng ổ bạc và rotor.

6. SẢN PHẨM THAM KHẢO:
Dụng cụ cân chỉnh đồng trục tích hợp nền tảng đám mây - ROTALIGN Touch




  • Hãy sẵn sàng thay đổi cách cân chỉnh của bạn. Với màn hình 3D, màn hình cảm ứng điện dung, cùng các hướng dẫn thuật toán làm cho việc cân chinh đồng trục dễ dàng hơn nhờ sử dụng máy tính bảng hoặc điện thoại thông minh.

  • Sử dụng giọng nói điều khiển, giúp bạn rảnh tay khi thực hiện công việc cân chỉnh đồng trục. Chức năng có thể được vận hành với tai nghe Bluetooth trong phòng máy ồn ào.

  • Hệ thống mạnh mẽ bởi sử dụng công nghệ đo sensALIGN và intelliSWEEP.  ROTALIGN touch làm nổi bật đồng thời hình ảnh đồ họa cân chỉnh trực tuyến ( Live Move mode - Quan sát sự dịch chuyển thiết bị trực tuyến trong quá trình cân chỉnh) và bây giờ lại được nâng cao với sự hỗ trợ âm thanh ( Accoustic Move assistant) để hướng dẫm bạn cân chỉnh chính xác.

  • Bên cạnh đưa ra khả năng sử dụng tốt nhất trên thị trường, ROTALIGN touch còn là dụng cụ cân chỉnh đồng trục bằng Laser đầu tiên hoàn toàn được thiết kế đáp ứng các yêu cầu của các nhà máy thông minh.

  • Với phần mềm mới ALIGNMENT RELIABILITY CENTER 4.0 các yêu cầu công việc có thể được gửi tới thiết bị di động ROTALIGN Touch ở bất cứ nơi đâu trên thế giới và kết quả đo được gửi  trở lại trực tiếp từ dụng cụ di động ROTALIGN touch vào phần mềm để kiểm soát, lưu trữ, báo cáo nâng cao.

  • Với các yêu cầu công việc của các máy móc riêng biệt và sự nhận dạng máy RFID,  cho khả năng theo dõi tình trạng đồng trục của các máy móc riêng biệt theo thời gian. Đồng thời làm cho việc giám sát tình trạng đồng trục của máy móc trở nên năng động, dễ dàng trong việc quản lý tình trạng máy móc và lập chương trình bảo dưỡng theo tình trạng thực tế.

  • Camera tích hợp cho khả năng quan sát trực quan và báo cáo công việc làm cho việc cân chỉnh lần sau dễ dàng hơn
